一、项目描述：

四川赣锋锂业有限公司50kt/a锂盐生产线项目元明粉干燥成套设备。

二、干燥机进料性质：

1、燥物料品种：硫酸钠（俗名：元明粉）,化学式：Na2SO4

2、待干燥物料（湿硝）含湿量：2.5%。

3、待干燥湿硝量：500.52吨/天，22.75吨/小时。

4、需要干燥蒸发掉水份：11.69吨/天。

5、进料温度:50℃。

6、物料密度：2.7 g/cm3

三、干燥机出料性质和要求：

1、出料量：488吨/天，22.2吨/小时。

2、产品水份：低于0.3%。

3、产品粒度：小于0.5mm，产品粒度均匀，不能有块状物。

四、元明粉烘干机工作原理：

本案选用我司三筒回转烘干机作为元明粉的干燥设备。

元明粉烘干机是由三个不同直径的同心筒体按照热交换数学关系和结构形式彼此套叠组合而成。各筒内装有不同角度和间距的专用扬料板，该结构能够保证待烘干元明粉在重力和推力作用下沿着螺旋方向运动，在筒内保持足够的停留时间和充分的抛撒性，使元明粉在筒内与来自燃烧室内的热气流进行充分的热交换，消除单筒烘干设备断面常出现“风洞”现象而引起热量损失的缺陷。

同时，特殊的三筒结构使得内层筒体被外层筒体包围而形成了一个自身保温系统。内、中筒储集的热能以传导的方式参与到元明粉的热交换。外筒不仅处在热气流的低温端，而且外筒表面进行保温，使得筒体的散热损失明显降低，节能效果显著。

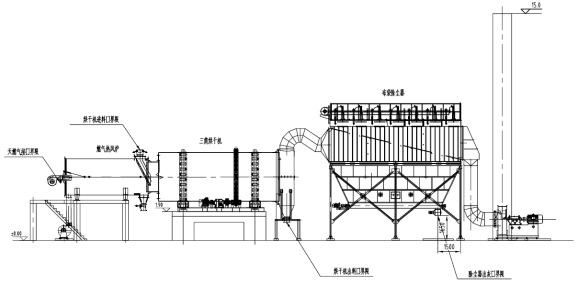

五、元明粉烘干机工艺流程图：

元明粉烘干工艺流程图
