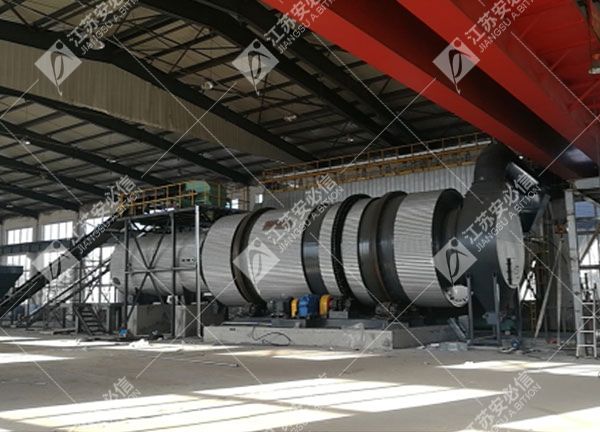

一、项目描述：重庆长江造型材料（集团）股份有限公司60T/H（干基）石英砂烘干系统设备。

二、干燥机进料性质：

（1）物料名称：石英砂；

（2）湿基水分：7％；

（3）堆积密度：1.3-1.6t/m3；

（4）原料粒径：70目-120目占90%以上。

三、干燥机出料性质和要求：

（1）干基水分：0.3%；

（2）干基产能：60t/h；

（3）粉尘排放：≤10/Nm3。

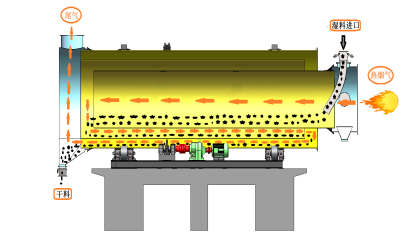

四、石英砂烘干机工作原理：

本案选用我司三筒烘干机作为石英砂的干燥设备。

AZH三筒烘干机是由三个不同直径的同心筒体按照热交换数学关系和结构形式彼此套叠组合而成。各筒内装有不同角度和间距的专用扬料板，该结构能够保证待烘干石英砂在重力和推力作用下沿着螺旋方向运动，在筒内保持足够的停留时间和充分的抛撒性，使石英砂在筒内与来自燃烧室内的热气流进行充分的热交换，消除单筒烘干设备断面常出现“风洞”现象而引起热量损失的缺陷。特殊的三筒结构使得内层筒体被外层筒体包围而形成了一个自身保温系统，内、中筒表面散发的以辐射的方式参与到外一层筒内物料的热交换。而外筒不仅处在热气流的低温端，而且外筒表面进行保温，使得筒体的散热损失明显降低，节能效果显著。

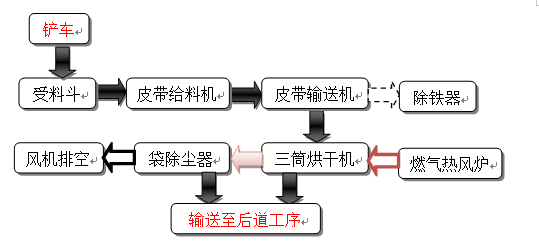

五、石英砂烘干机工艺流程图：

六、公用工程消耗

6.1电力消耗

6.2压缩空气消耗

6.3天然气消耗
